Решетка-дробилка РДК представляет собой тихоходную с большим крутящим моментом дробилку, предназначенную для работы в водном хозяйстве, а так же в промышленности, утилизирующей отходы. Основное назначение дробилки РДК — защита насосного оборудования от крупных отходов и может быть установлена как в открытом канале, так и встроена в трубопровод. Дробилка РДК эффективно справляется как с органическими, так и с минеральными отходами, и может дробить в ограниченных количествах даже металл и камни.
Описание конструкции

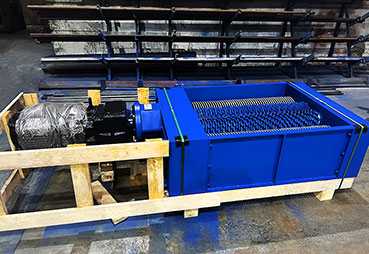

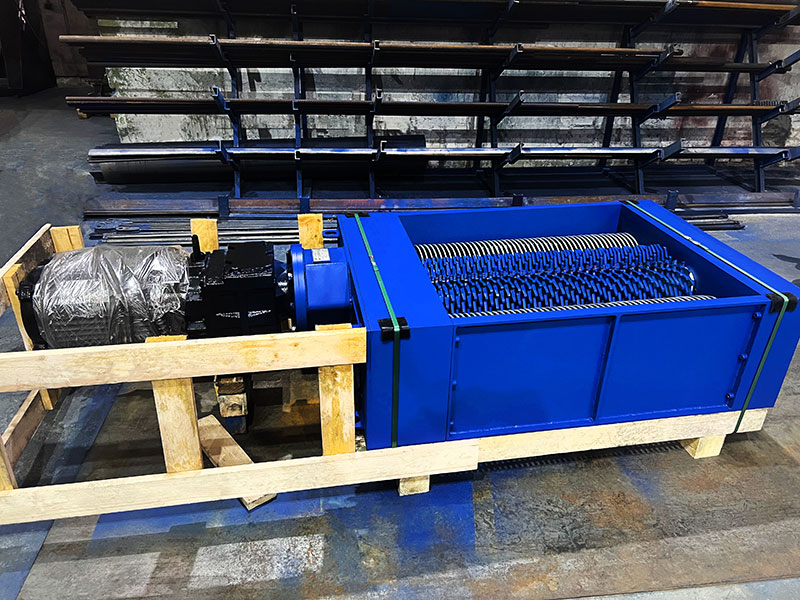

Ведущий ротор дробилки состоит из вала и надетых на него ножей-фрез, разделенных проставками. Фрезы на роторе расположены так, чтобы входить в промежутки между фрезами на ведомом роторе, образуя рабочие органы дробилки. Аналогично устроен ведомый ротор. Каждый ротор дробилки опирается на два подшипника. Подшипники установлены в подшипниковых узлах в торцевых корпусах. Корпуса подшипниковых узлов герметизированы со стороны фрез специальными уплотнениями.
Ножи имеют звездообразную форму, изготовлены из специального сплава, обеспечивающего высокую износостойкость. Рабочая поверхность на каждом ноже расположена под строго определенным углом относительно вала так, что при наборе ножей в единый пакет на валу рабочие поверхности ножей образуют винтовую линию. Такая конфигурация режущих поверхностей облегчает измельчение крупных фрагментов отходов.
Корпус дробилки собран из торцевых корпусов и стенок, стянутых между собой по торцам винтами. В торцевых установлены подшипниковые узлы опор. После установки подшипники закрываются крышками.

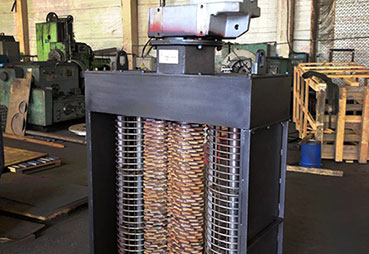

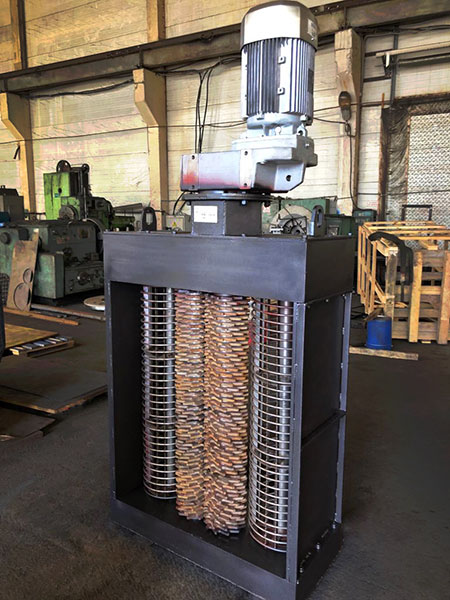

При необходимости перекрытия широкого канала дробилка может быть оснащена специальными направляющими барабанами, представляющими собой сварную конструкцию из нержавеющей стали в форме спирали, навитой вокруг лопастей. Барабаны служат для направления мусора на ножи роторов дробилки. Винты барабанов идут навстречу друг другу и направлены вниз. Вращение барабанов происходит навстречу друг другу по направлению к ротору решетки.
Описание работы
Твердые включения попадают в дробилку через открытый канал или трубопровод. Твердые включения захватываются фрезами (или направляются в зону резки с помощью вращающегося направляющего барабана).
Большая часть сточных вод, а также более мелкие твердые включения, проходят через вращающийся сортировочный барабан. Твердые включения раздрабливаются на мелкие частицы и не наносят вред сопутствующему оборудованию.
Особенности и преимущества
Размерный ряд и производительность выбираются исходя из требований заказчика.
Режущие фрезы (и при необходимости конструкции барабана) подбираются индивидуально, учитывая характер стоков в месте работы дробилки.
Возможно изготовление корпуса как из чугуна, так и из нержавеющей стали.
Простота и надежность конструкции. Дробилка РДК не требует при монтаже и эксплуатации никаких специальных навыков.
