Фронтальные грабельные решетки ФГР предназначены для предварительной механизированной очистки сточных вод с последующей выгрузкой отбросов и загрязнений в мусоросборник или транспортирующее устройство.
Описание конструкции

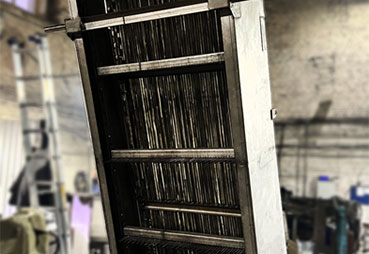

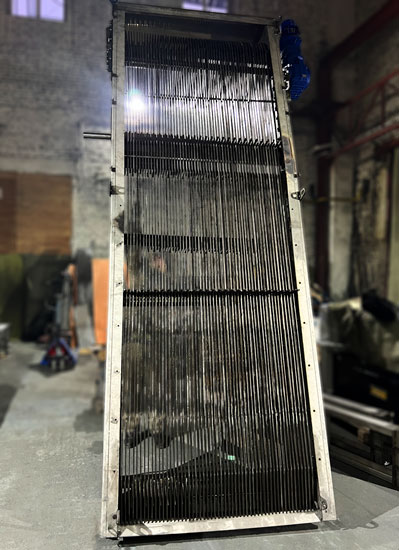

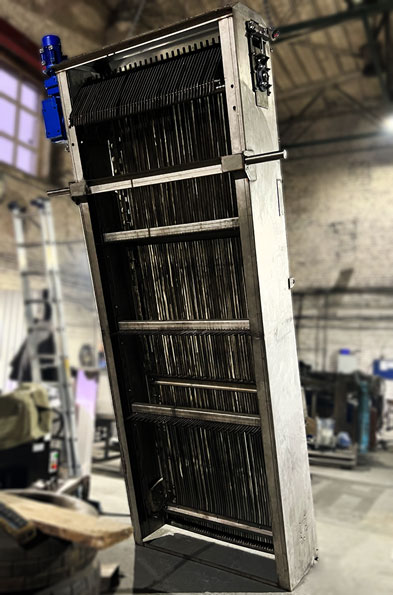

Конструкция решетки представляет собой прямоугольную раму, ограниченную продольными бортами. Между бортами, по крайнему уровню борта «по потоку», расположено сорозадерживающее полотно, набранное из стержней фасонного проката плоского профиля специальной формы с заданным прозором. Стержни набраны в пакет без применения сварки, что позволяет осуществлять замену любого поврежденного профиля.
Вдоль продольных бортов за фильтрующим полотном по направляющим движутся две замкнутые пластинчатые цепи. Натяжение цепей осуществляется механическим способом каждой ветви отдельно, что позволяет нивелировать неровность канала и выставить граблины оптимальным способом. Привод цепных передач осуществляется от двух ведущих звездочек, установленных на приводном валу с мотором-редуктором. В погружаемой части решетки предусмотрены неподвижно закрепленные ленивцы, выполняющие функцию ведомой звездочки.
Между цепями закреплены поперечные рабочие органы (балка поперечная + граблина), охватывающие своей рабочей поверхностью стержни решетки. Граблины крепятся к поперечной балке винтами с потайной головкой, что позволяет демонтировать граблину при необходимости и, вместе с тем, не вызывает помех для сброса мусора. Поперечные балки граблины присоединены через полые втулки цепи, что позволяет демонтировать граблину в сборе, отсоединив фланцевое крепление через специальный люк в верхней части рамы решетки без перевода решетки в ремонтное положение.
Граблины, перемещаясь, переходят с холостого участка на рабочий, где зубья граблин входят в прозоры между полосами фильтровального полотна. Граблины удаляют с рабочей поверхности фильтровального полотна мусор на склиз и затем транспортируют его в зону сброса. Полосы фильтровального полотна в верхней части имеют загиб в сторону сбрасывания отходов. В месте загиба под действием силы тяжести мусор попадает в зону выгрузки. Далее граблины вновь перемещаются на холостой участок. После этого цикл работы решётки повторяется.
Решетка оснащена резинотканевыми экранами и желобом.
Решетка устанавливается при помощи крепления на специальные стойки.
Применяемый способ удаления отбросов обеспечивает постоянную очистку рабочей поверхности решетки от вновь поступающих крупных механических примесей.
Особенности и преимущества
Изготавливаются модели под требуемые размеры каналов с необходимым прозором и высотой выгрузки индивидуально, в том числе и устанавливать в небольшие емкости.
Сопровождение граблиной мусора до самой зоны выгрузки позволяет эффективно удалять такие сложные отходы, как тряпки и нити.
Привод решетки может изготавливаться в исполнении вплоть до IP68, позволяя использовать их даже в помещениях с высоким риском затопления.
Полотно набирается из независимых стержней, что позволяет осуществить замену поврежденной ламели без использования специального инструмента.
В погружной части решетки отсутствуют вращающиеся элементы, что позволяет свести к минимуму риск заклинивания цепи.
Роликовая цепь повышает точность зацепления и плавность хода граблины.
Конструкция сороудерживающего полотна не требует поперечных ребер жесткости, что повышает пропускную способность граблей механических по очистке сточных вод.
Граблины с легкостью демонтируются для ремонта или замены.
